12kV SF 6 氣體環網柜

12kV SF 6 氣體環網柜

產品介紹：弘道電力1 2 k V S F 6 氣體環網柜采用模塊化設計， 氣箱采用3 0 4不銹鋼板， 利用先進的激光切割與全自動機械手焊接技術制造。

產品詳細


殼體由敷鋁鋅板經C N C 機床加工后組裝而成。 箱內充以S F 6氣體， 并經過同步抽真空、 氦檢漏， 確保氣箱的密封性。 負荷開關、 接地開關、 熔斷器絕緣筒、 真空滅弧室均密封在不銹鋼氣箱內。
弘道電力1 2 k V S F 6 氣體環網柜主要由母線室、 主開關、 電纜室、 操動機構、 聯鎖機構和低壓控制室組成。 正面面板采用噴涂工藝， 配有氣壓表觀察窗和驅動機構蓋板、 帶電顯示器、 模擬線路圖及銘牌， 下方電纜室中的接地銅排貫穿柜體， 可使柜體及進線電纜屏蔽層安全接地。 既適合終端用戶或網絡節點的要求， 同時滿足各種配電開閉所、 箱式變電站、 電纜分支箱的需要， 具有結構緊湊、 安全可靠、 長壽命、免維護的特點。

外形尺寸		 寬度（常規
/國網標準化）		 深度（常規
/國網標準化）		 高度（常規
/國網標準化）		 儀表箱高度（常規
/國網標準化）
并柜方式
斷路器柜 375/420mm 750mm/750mm 1400mm/1600mm 400/350mm 側擴/頂擴
負荷開關柜 375/- 750mm/- 1400mm/- 400mm/- 側擴/頂擴
組合電器柜 375/420mm 750mm/750mm 1400mm/1600mm 400/350mm 側擴/頂擴
PT柜 500/600mm 750mm/750mm 1400mm/1600mm 400/350mm 側擴/頂擴

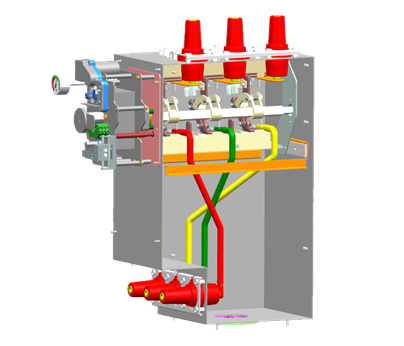

電纜直連柜 375/375mm 750mm//750mm 1400mm/1600mm 400/350mm 側擴/頂擴
備注 ：以上方案可制作共箱，尺寸及方案以實際方案為準。

產品結構

●     氣箱
作為弘道電力S F 6氣體環網柜的核心部件， 氣箱采用3 0 4不銹鋼經密封焊接技術制造而成， 內裝有主開關、 母線及熔斷器筒。 充以S F 6氣體， 絕對氣壓0 . 1 3 8 ~ 0 . 1 4 5 M p a（2 0° 時的表壓） ；
氣箱內主回路采用高壓屏蔽環及新型刀閘組件， 均勻腔內場強。 在整個運行壽命期間不需重新充氣而能保證開關的安全操作；
氣箱的防護等級I P 6 7；
氣箱配有防爆膜片， 當內部發生電弧故障時， 故障氣體通過防爆膜片從氣箱下部排除， 有效防止對人、 電纜及變電站內其余開關設備的損害；
采用矩形觸頭彈簧， 力值穩定、 產品壽命長。

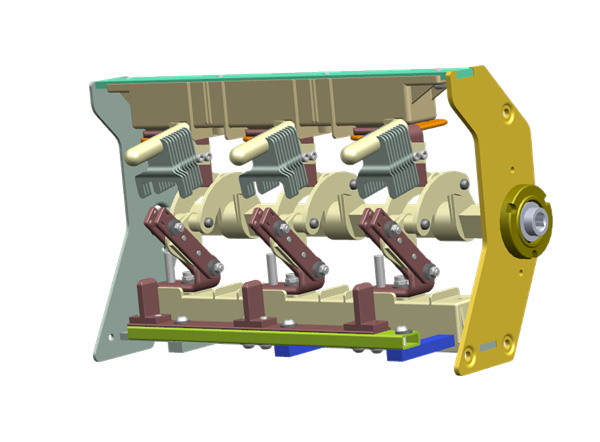

三工位負荷開關
負荷開關采用三工位設計， 并配有邏輯機械聯鎖， 以防誤操作；
三工位負荷開關有合閘、 分閘及接地三個位置。 用一個操作手柄可以分別對主開關和接地開關兩根不同的操作軸進行合分操作， 主開關和接地開關之間有機械聯鎖；
高性能碟簧保證觸頭壓力的穩定性、 有利于關合形狀的觸頭設計， 從而保證接地關合的可靠性；
接地開關與電纜室前面板有可靠的機械聯鎖。

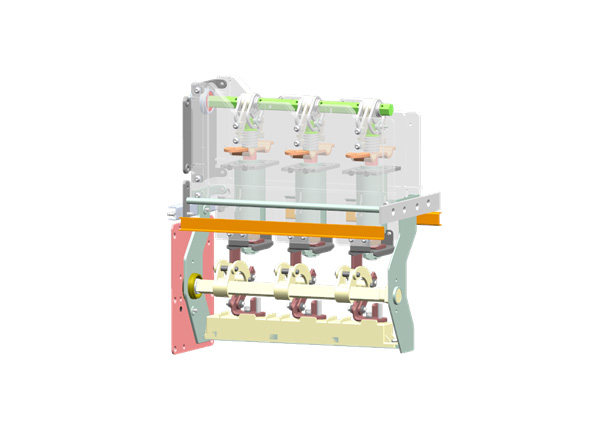

●     斷路器/隔離開關
常規真空斷路器置于母線側， 宜可置于進出線側； 真空斷路器和三工位隔離開關有可靠的機械聯鎖； 接地開關與電纜室前面板有可靠的機械聯鎖。

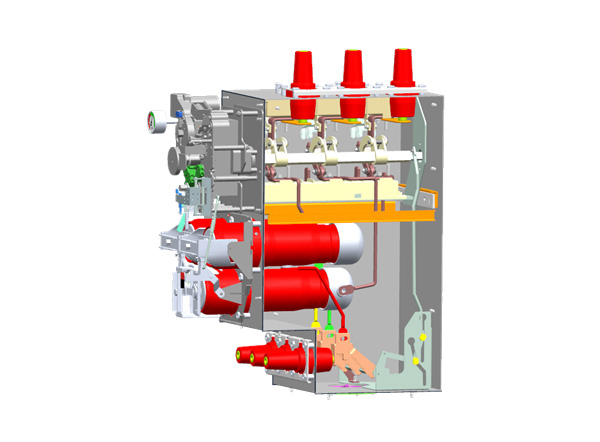

●     組合電器柜高壓熔斷器
組合電器柜的高壓熔斷器先安裝于熔斷器支座上， 然后再插入熔斷器絕緣筒內；
品字型布局結構的熔斷器絕緣筒位于氣箱內， 并與氣箱有機密封。 當熔斷器支座插入絕緣筒后， 絕緣筒與外界隔離， 能保證不受外界污穢影響；
當任一相熔斷器熔斷后， 撞針被觸發， 帶動快速聯動機構使負荷開關三相同時分閘。
